網絡結構指計算機網絡的結構。計算機網絡由計算機系統、通信鏈路和網絡結點組成，它是計算機技術和通信技術緊密結合的領域，承擔著數據通信和數據處理兩類工作。從邏輯功能看，網絡又可分為資源子網和通信子網。資源子網提供訪問網絡和處理數據的能力，它由主計算機系統、終端控制器和終端組成。通信子網提供網絡通信功能，它由網絡結點、通信鏈路和信號變換設備組成。而網絡中通信子網的結構直接影響網絡結構。通信子網按其傳送數據的技術可分為點-點通信信道和廣播通信信道兩種。局域網中常用的結構有星型、環型、總線型和樹形等。

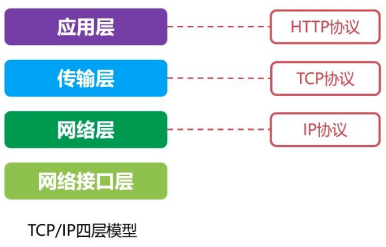

　　TCP/IP四層網絡模型

　　第一層數據鏈路層（DataLinkLayer）

　　第二層網路層（Network layer）

　　第三層傳輸層（Transport layer）

　　第四層應用層（Application layer）

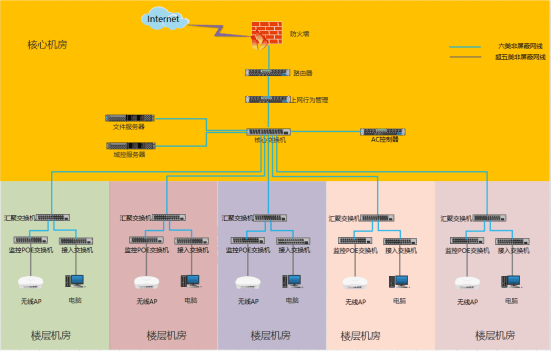

　　網絡架構設備主要組成：防火墻、上網行為管理、路由器、交換機、服務器及無線AP設備，以下為設備的具體介紹：

　　（1）防火墻指的是一個由軟件和硬件設備組合而成、在內部網和外部網之間、專用網與公共網之間的界面上構造的保護屏障.是一種獲取安全性方法的形象說法，它是一種計算機硬件和軟件的結合，使Internet與Intranet之間建立起一個安全網關（Security Gateway），從而保護內部網免受非法用戶的侵入。

　　（2）上網行為管理是指幫助互聯網用戶控制和管理對互聯網的使用。其包括對網頁訪問過濾、上網隱私保護、網絡應用控制、帶寬流量管理、信息收發審計、用戶行為分析等。

　　（3）路由器是一種用于連接多個網絡或網段的網絡設備。這些網絡可以是幾個使用不同協議和體系結構的網絡(比如互聯網與局域網)，可以是幾個不同網段的網絡(比如大型互聯網中不同部門的網絡)，當數據信息從一個部門網絡傳輸?shù)搅硗庖粋€(gè)部門網絡時，可以用路由器完成。

　　（4）交換機（Switch）意為“開關”是一種用于電（光）信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。交換機工作于網絡路由架構的第二層，即數據鏈路層。

　　（5）服務器也稱伺服器，是提供計算服務的設備。由于服務器需要響應服務請求，并進行處理，因此一般來說服務器應具備承擔服務并且保障服務的能力。在網絡環境下，根據服務器提供的服務類型不同，分為文件服務器，數據庫服務器，應用程序服務器，WEB服務器等。

　　（6）無線AP是使用無線設備（手機等移動設備及筆記本電腦等無線設備）用戶進入有線網絡的接入點，主要用于寬帶家庭、大樓內部、校園內部、園區內部以及倉庫、工廠等需要無線監控的地方，典型距離覆蓋幾十米至上百米，也有可以用于遠距離傳送，目前最遠的可以達到30KM左右。
