一、概述

　　現代社會是一個網絡的社會現代企業的運轉也與網絡息息相關從某種程度上說一個企業網絡的質量直接決定著企業的效率。企業管理的信息化程度則是體現企業的軟實力在企業的信息化建設中基礎是網絡離開了網絡企業智能化建設只能是紙上談兵而適合企業實際情況的信息系統能夠給企業的發展帶來質的突破。

　　二、網絡現狀

　　另外隨著發展的需要一棟棟新的大樓拔地而起大樓與大樓之間的連接已經不能采用原來的分散且零亂的網絡結構并且現有的網絡已經無法滿足信息化發展的需要。

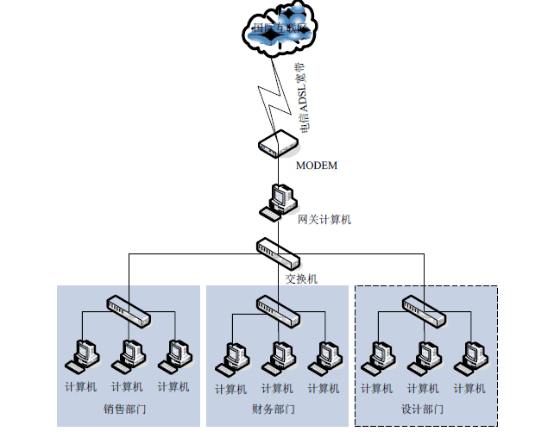

　　網絡拓撲圖現狀如下圖：

　　三、存在的問題

　　1、網絡規模小網絡僅限公司辦公大樓信息點規模過小。隨著公司不斷新建廠房及其它大樓直至日后上線生產管理系統。非常迫切的需要將這些信息孤島進行互聯真正實現企業信息化管理提高企業在市場的競爭力。

　　2、可靠性差沒有主干網絡采用樹狀結構容易因為一條線路的故障導致整個部門甚至整棟大樓無法上網。

　　3、性能不高目前連接國際互連網的主干帶寬為下行2M上行512K的普通家用寬帶。這樣的上網方式的缺點有以下幾點：

　　●    普通辦公電腦相對于硬件路由器來說不穩定不適合7*24小時運行；

　　●    故障率高且容易中毒，如沖擊波之類病毒則會感染整個網絡上的計算機

　　●    功耗大

　　●    由于網關服務器的不穩定，整個網絡隨時都有癱瘓可能。

　　隨著公司業務的發展員工逐漸增加網絡將應用進一步增大現在使用的連接國聯互聯網的方式已經越來越不適應企業的發展。并且未為將連接其它省市分公司及外派辦事處的接入預留足夠的寬帶及接口。為解決所出現的問題????同時也是為了提供員工的辦公效率針對具體情況作了如下網絡升級改造方案。

　　四、設計原則

　　■    以‘滿足客戶的需求’為第一前提，適當超前，統一規劃；

　　■    先進性選擇的產品要技術領先期長、產品豐富、價格適中；具有大容量、高速率；能適應多媒體應用需求，及將來發展的應用。

　　■    可擴展性：布線系統不但要能滿足現階段的業務需求，還要滿足將來業務增長和新技術發展的要求；

　　■    便于升級：計算機網絡技術以驚人的速度向前發展，因此系統的設計要便于升級；

　　■    高可靠性：綜合布線系統是網絡應用所依賴的基礎，因此選擇的系統產品要具備較好的可靠性和抗干擾性；

　　■    由于布線系統有很長的使用期，反復布線只會造成投資上的浪費和時間上的消耗因此在設計時應盡量做到統一規劃，注重實用，適當超前一次達到較為先進的水平。

　　五、千兆以太網的優勢

　　千兆以太網的速度比普通以太網快100倍、比快速以太網快10倍。主要優勢包括：

　　（1）技術簡單，容易升級

　　（2）低成本，方便的10/100Mbps至1000Mbps升級

　　（3）具有支持新的網絡應用和數據類型的應用

　　（4）網絡設計靈活、良好的互操作性。

　　六、核心網絡升級

　　根據辦公樓信息點的分布及數量情況，考慮到核心交換機需要為內網的各項信息化應用提供一個高速、優質的數據通信和圖像傳輸平臺，滿足數據和視頻傳輸的需要，考慮到目前的應用以及將來網絡擴展的需要，選用技術先進的、高性能的核心路由交換機來構造內部網絡的中心節點。

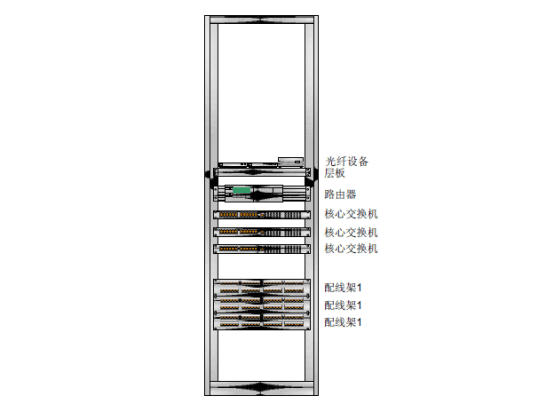

　　每臺核心交換機配置24千兆接口，全線速的二層千兆交換能力，保證所有端口無阻塞進行報文轉發，滿足辦公網絡的需求。網絡中心節點與2個匯聚層節點通過光纜相連，形成內網主干信息通道。核心網絡機柜安裝圖：

　　七、網絡總體設計

　　本方案采用當前國際上流行的1000Base-T交換式以太網技術，千兆以太網技術基于傳統的成熟穩定的以太網技術，可以與用戶的以太網為主的網絡無縫連接，中間不需要任何格式轉換，大大提高了數據的轉發和處理能力，減少了交換設備的負擔。同時，千兆以太網技術可擴展到10Gbps，與以太網技術、快速以太網技術向下兼容。

　　采用二層結構進行網絡設計，即核心層和接入層。考慮到未來網內數據流量和網絡的擴展能力，通過用光纖連接到接入層交換機，實現“千兆互連千兆到桌面”。由于辦公網需要接入互聯網，因此未來上線管理系統建議增加防火墻保證內網的安全。

　　下圖是詳細網絡拓撲結構圖：
